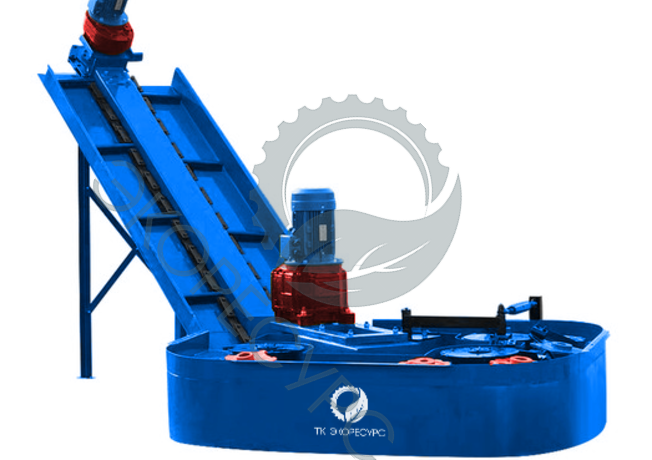

Транспортер ТСН-2Б
Дополнительное фото
Транспортер ТСН-2БТранспортер ТСН-2БТранспортер ТСН-2БТранспортер ТСН-2БТранспортер ТСН-2БТранспортер ТСН-2БТранспортер ТСН-2БТранспортер ТСН-2БТранспортер ТСН-2БТранспортер ТСН-2БТранспортер ТСН-2БТранспортер ТСН-2Б
Технические характеристики
Подача массы за 1 час работы, не менее 5,7 т-час
Длинна контура цепи гориз. транспортера, м 160±1,3
Длинна контура цепи наклон. транспортера, м 13±0,18
Угол установки наклон. транспортера, не более 30°
Высота погрузки, м 2,65
Масса, кг 2200±50
Установленная мощность, кВт 5,5/6,2
Энергетические показатели приводов:
- электросеть переменного тока, ном. Напряжение, В 380
- частота, Гц 50
- двигатель привода гориз. транспортера АИРХ 112МВ 6БСУ2, исп. 1М 3081 или 1М 3011 К-3-2 ТУ 16.510.375-79 1 шт
- мощность, кВт 1,6/2,2
- частота вращения (синхронная), с^(-1) (об. в минуту) 25(1500)
Передаточное число привода гориз. транспортера 71,4
Передаточное число привода наклон. транспортера 27,85
Скорость движения цепи гориз. транспоретра 0,18 м/с
Скорость движения цепи наклон. транспоретра 0,72 м/с

Транспортер скребковый навозоуборочный ТСН-2Б

ТСН-2б предназначен для удаления навоза из животноводческого помещения с одновременной погрузкой в транспортное средство. Конвеер состоит из горизнтального, наклонного транспортера и пульа управления.
Наклонный транспортер предназначен для приема навоза из горизонтального и погрузки в транспортное средство(прицеп тракторный и т.д.). Горизонтальная часть удаляет навоз непосредственно из животноводческого помещения.
ТСН-2Б эксплуатируется в зонах для удаления навоза в любом виде, со всеми видами подстилок в виде каналов, расположенных вдоль стойл животных.

Транспортер скребковый  ТСН-2Б

 - обслуживает 100-120 голов крупного рогатого скота.

Схема ТРАНСПОРТЕРА ТСН-2Б
Схема ТРАНСПОРТЕРА ТСН-2Б
1) Редуктор ТСН 000.70
2) Корыто ТСН-2Б 00660 (δ = 4 мм.)
3) Желоб толщиной 4мм
4) Редуктор ТСН 02.020

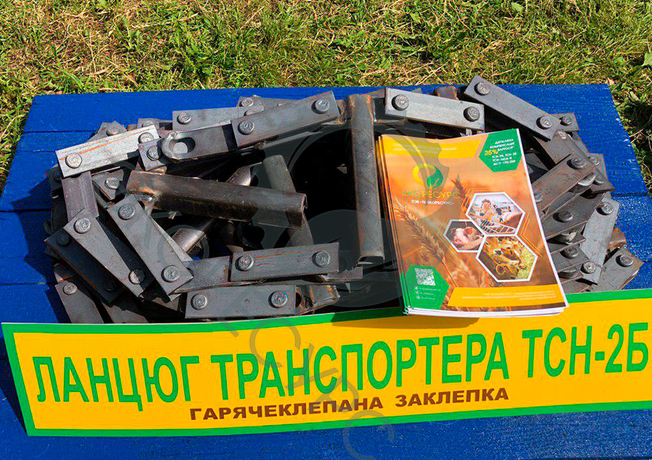

5) Ремкомплект ТСН-2Б №10 г/к
6) Устройство натяжное ТСН-2Б
7) Устройство поворотное ТСН-2Б
