Транспортер ТСН-3Б
Изготовлен согласно:
ТУ У 28.3-40253905-001:2018
Цена: до 102 000 грн.
*Точную стоимость уточняйте у менеджера
Государственная программа компенсации приобретенной техники ТК - Экоресурс

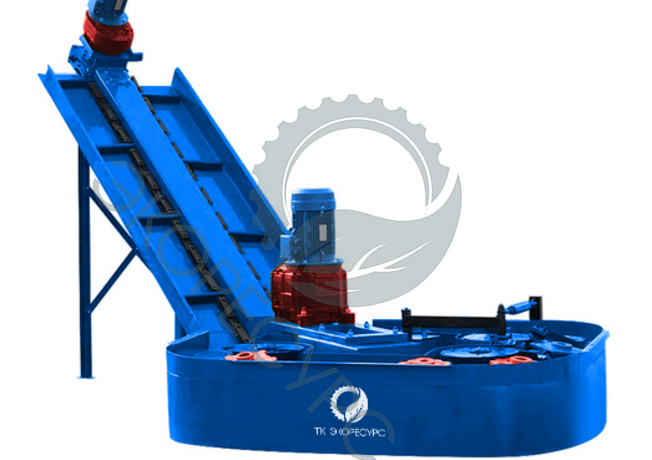

Транспортер скребковый навозоуборочный ТСН-3Б

Транспортер ТСН-3Б - навозоуборочный механизм скребкового принципу действия, предназначен для эксплуатации в стойловый помещениях для содержания скота. Полный комплект оборудования по уборке навоза включает в себя наклонный транспортер ТСН-3Б и горизонтально часть (корыто). Каждый из цепных контуров имеет автономный привод. Изготовление согласно ТУ У 28.3-40253905-001: 2018

Принцып действия:

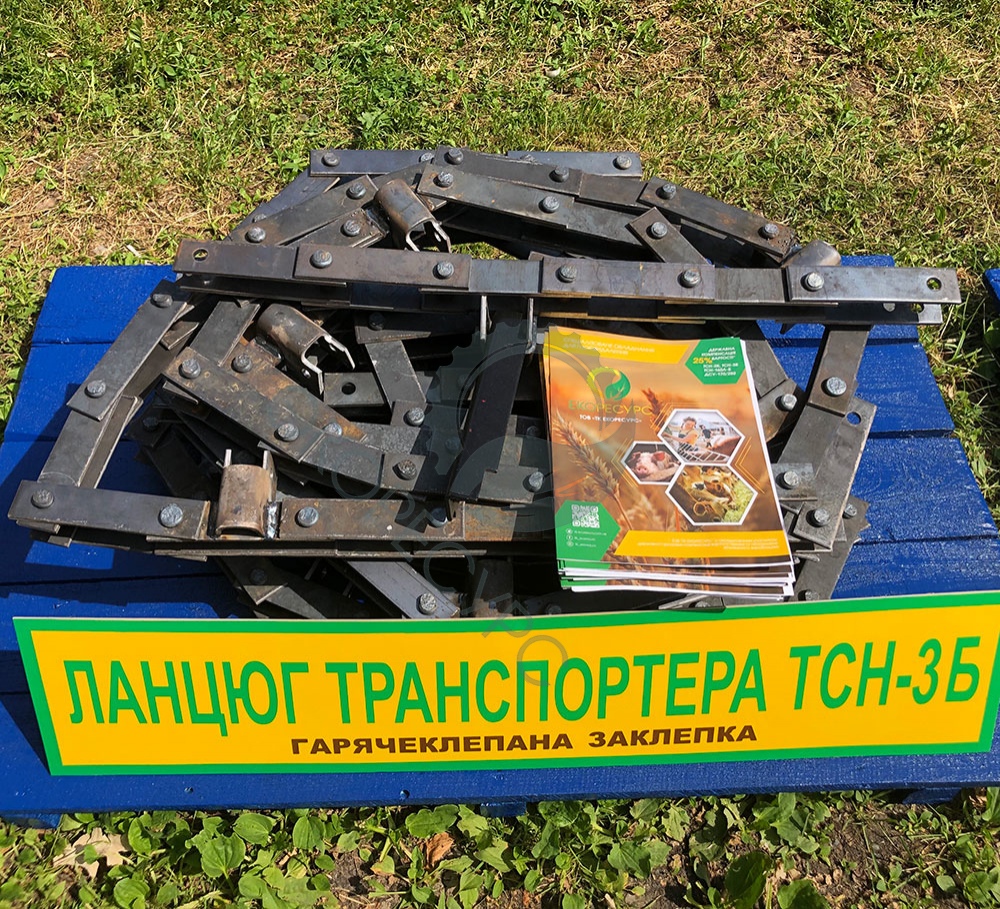

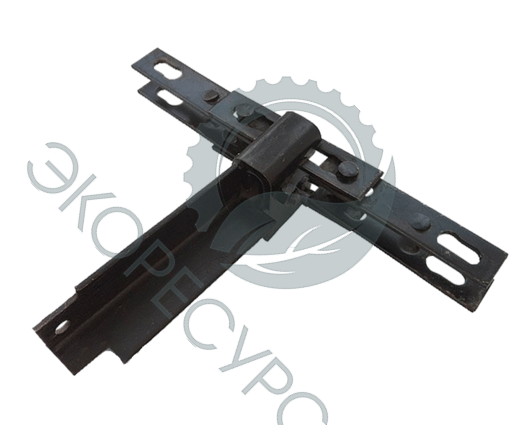

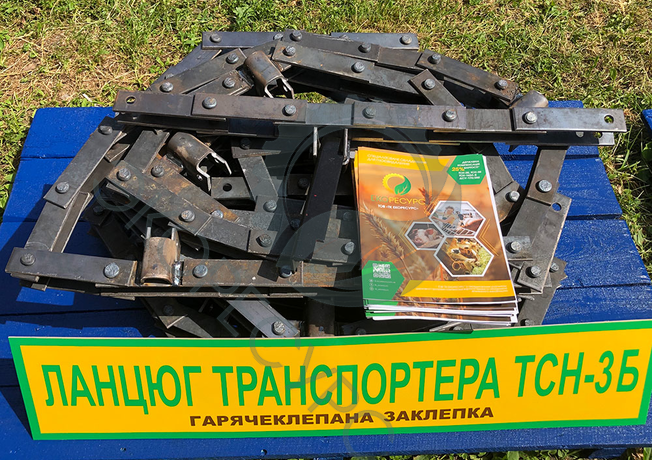

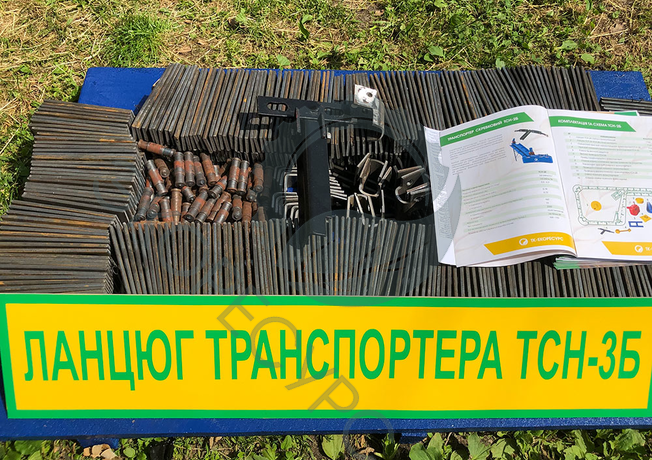

  • разборная пластинчатая цепь со скребками совершает круговое движение по контуру, образованным специальными каналами в полу фермы;
  • навоз подается к корыто наклонной части и захватывается скребками цепи выбрасного транспортера;
  • наклонный транспортер загружает навоз в транспорт или подает его к месту хранения.



Технические характеристики ТСН 2Б:

Показатель
Подача массы за 1 час (т / ч)не менее 5,7
Полнота сбора (%)не менее 96
Установленная мощность (кВт)5,5 - 6,2
Скорость движения цепи транспортера (м / с):
- горизонтального0,18
- наклонного0,72
Длина цепного контура транспортера (м):
- горизонтального160
- наклонного13
Масса, (кг)2350
Тип цепипластинчатая
Угол установки наклонного транспортера (град.)не более 30
Количество обслуживаемого скота (голов)100-110
Схема транспортера ТСН-3Б
Схема транспортера ТСН-3Б
1) Редуктор ТСН 000.70
2) Корыто ТСН-3Б 00660 (δ = 4 мм.)
3) Желоб толщиной 4мм
4) Редуктор ТСН 02.020
5) Ремкомплект ТСН-3Б №10
6) Устройство натяжное ТСН-3Б
7) Устройство поворотное ТСН-00.040-3Б
